| Zubehör |
Zubehör
|
|
Das Zubehör unterstützt Sie bei der Installation der Steuerung vor Ort. |
|
|
| Bedienelement |
 |

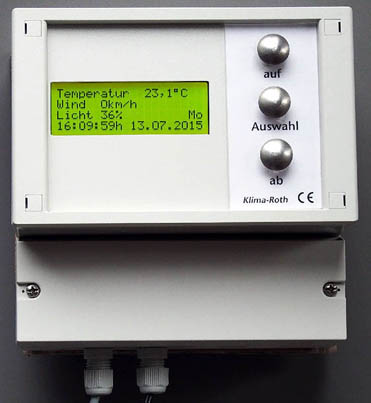

Das Bedienelement ist eine kabelgebundene Fernbedienung für unsere Steuerungen.
Mit dem Bedienelement können Sie die Bedienung der Steuerung an anderer Stelle vornehmen und Einsicht auf die Messwerte nehmen. Das Display und die Tasten des Bedienelements haben exakt die gleiche Funktion wie die der Steuerung.
Das Bedienelement wird über ein 3 x 2 adriges, paarweise verdrilltes Kabel mit der Steuerung verbunden, wobei die Entfernung bis zu 1000 m reichen kann! Die Daten werden über den Industriebus RS485 geleitet. An diesen Bus können bis zu 32 Bedienelemente angeschlossen werden.
Ab einer Entfernung von 50 m wird ein externes 5V Netzteil benötigt.
Preis: 260,- €.
|
|
|
|
|
|
| Steuerleitungen LIYCY mit Gesamtabschirmung:
|
4 x 0,14 mm²
5 Meter: 5,60 €
10 Meter: 8,52 €
25 Meter: 19,20 €
|
6 x 0,14 mm²
5 Meter: 6,76 €
10 Meter: 11,31 €
25 Meter: 27,30 €
50 Meter: 53,30 €
|
|
|
|
|

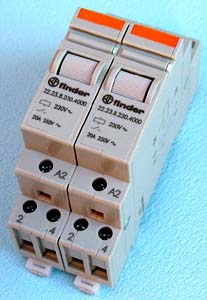

Wendeschütz einphasig, Stückpreis 27,50 EUR
|
 |

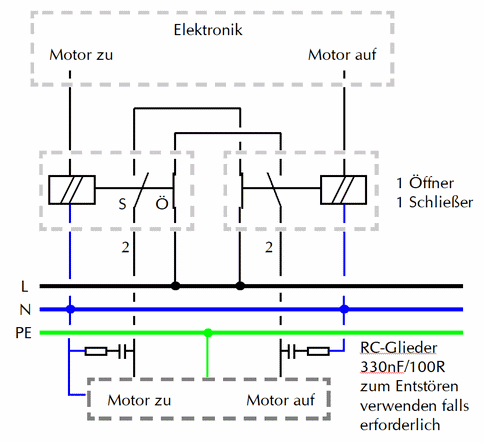

Für die Ansteuerung von Fenster-, Schattierungs- oder Markisenmotoren empfehlen wir die Verwendung von Schützen mit 1 Öffner und 1 Schließer. Diese verhindern mechanisch bei Störung der Elektronik ein gleichzeitiges Öffnen und Schließen und schützen damit die Motoren und Einrichtung vor Schäden. Die Verwendung der Schütze ist im nebenste-henden Schaltplan gezeigt.
Die Schütze werden stets paarweise verwendet. Die Montage erfolgt auf einer Hutschine in einem Schaltkasten, Breite = 18 mm.
Der Schütz wird mit 230 V AC angesteuert, die Schaltleistung ist 12 A, 230 V AC.
Wir empfehlen die zusätzliche Verwendung eines geeigneten Motorschutzschalters.
|
Installationsrelais: ein Schließer, ein Öffner
|
|
|
|
|

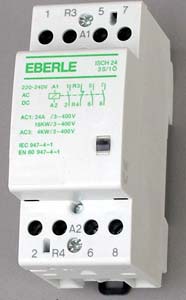

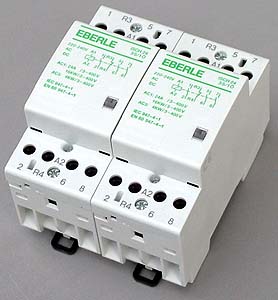

Wendeschütz dreiphasig, Stückpreis 28,50 EUR
|
|
|

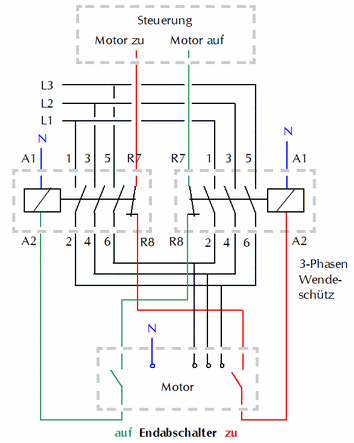

Für die Ansteuerung von Fenster-, Schattierungs- oder Markisenmotoren mit Drehstrom (380 V) empfehlen wir die Verwendung von dreiphasigen Wendeschützen. Diese verhindern machanisch bei Störung der Elektronik ein gleichzeitiges Öffnen und Schließen und schützen damit die Motoren und Einrichtung vor Schäden. Ein Wendeschütz besteht aus einem Öffner und drei Schließern. Die Verwendung der Wendeschütze ist im nebenstehenden Schaltplan gezeigt.
Die Wendeschütze werden stets paarweise verwendet. Die Montage erfolgt auf einer Hutschine in einem Schaltkasten, Breite = 32 mm.
Das Installationsrelais wird mit 230 V AC angesteuert, die Schaltleistung ist 3 x 8 A, bei 230 V AC.
Wir empfehlen die zusätzliche Verwendung eines geeigneten Motorschutzschalters.
|
 ______
|
|
|
|
Bügelschelle, Preis 3,50 EUR
|
|
|
Bügelschelle für die Mastmontage ø 45 mm (bzw. 1 3/4 Zoll).
|
|
|
|
