Das Tool AT89Sxx Atmel
Ausstattung
  • Programmierung: Mastercontroller programmiert Slave und übernimmt Kommunikation mit dem PC.
  • 24 MHz Taktfrequenz
  • 32 I/O Leitungen
  • Kompatibel zum 80C52
  • Stromversorgung: +5V oder 7V - 12V ~/=
  • 12 kB Flash-Speicher (AT89S53)
  • 8 kB Flash-Speicher und 2 kB integriertes EEPROM (AT89S8252)
  • 256 Byte IRAM
  • Statische Operation: 0 Hz - 24 MHz
  • Three-Level Program Memory Lock
  • Drei 16 Bit Timer/Counter
  • Neun Interruptquellen auf zwei Ebenen
  • Programmierbare UART
  • SPI serielles Interface
  • Low Power Idle und Power Down Modus
  • Interrupt Recovery from Power Down
  • Programmierbarer Watchdog Timer
  • Zwei Datenpointer
  • Power Off Flag MCS51-Controller 80C552 von Philips
  • Eine RS232 Schnittstelle, abschaltbar
  • 80C51-Kern
  • Zwei Standard 16 Bit Timer/Zähler
  • Ein zusätzlicher 16 Bit Timer/Zähler

Lieferumfang

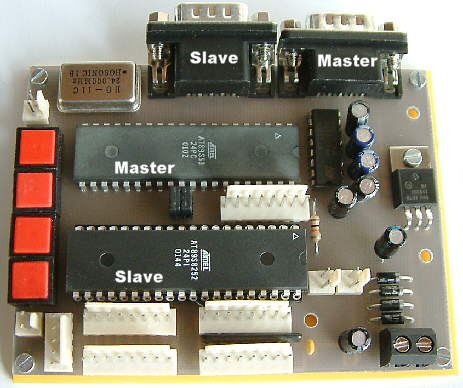

  • Platine 89Sxx (vgl. Abbildung) mit 89S53 oder 89S8252 Controller (bei Bestellung bitte angeben)
  • Eine aufsteckbare 8-Bit LED-Reihe
  • Anschlussset für Steckerleisten 48polig
  • Steckernetzteil
  • 9poliges RS232-Kabel
  • Assembler V4 und Kommunikationssoftware
  • Gedruckte Bedienungsanleitung

Zubehör (nicht im Preis enthalten)

  • Alphanummerisches LC-Display
  • XRAM-Platine mit 512 kB Flash-Speicher 29F040
  • Programmieradapter für PLCC-Gehäuse
Beschreibung

Die Atmel Controller 89Sxx verfügen über einen internen Flash-Speicher, der seriell programmierbar ist. Mit dem 89Sxx-Tool haben Sie die Möglichkeit, bequem über die serielle Schnittstelle Ihres Computers mit der beigefügten Software, das Programm im Slave-Controller zu ändern. Der Master übernimmt dabei die Kommunikation vom Platine zum PC, steuert den Reset des Slaves und stellt die Timings zur Programmierung und Verifizierung des Programms zur Verfügung. Das Quellprogramm muss im Intel-Hex- oder im Binärformat vorliegen.

Sowohl Master wie Slave besitzen eine eigene RS232-Schnittstelle. Während die RS232-Schnittstelle des Slaves für den Gebrauch Ihrer eigenen Anwendung gedacht ist, wird die RS232-Schnittstelle des Masters nur für die Programmierung des Slaves verwendet. Im AT89S8252 kann auch das interne EEPROM beschrieben und gelesen werden.

Testen und Debuggen unter Realbedingungen:

Zu diesem Zeck befinden sich vier Taster auf der Platine. Damit lassen sich Interrupts und externe Ereignisse simulieren. Eine beigefügte 8-Bit LED-Reihe wird auf einen freien Port aufgesteckt und kann die Zustände von Registern zur Laufzeit anzeigen und zur bequemen Fehlersuche verwendet werden.

Die Platine kann nach der Programmierung als Stand Alone System oder als Programmiertool für die seriell programmierbaren Atmel Controller verwendet werden.

Das 89Sxx-Tool ist ideal zum Kennenlernen der MCS51 Controller und zur komplexen Programmentwicklung und Programmierung geeignet.
